El

220V

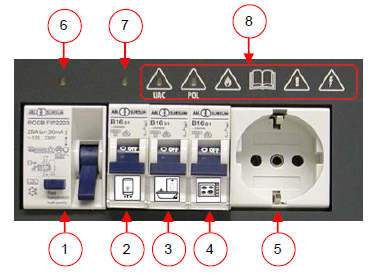

1. Jordfelsbrytare (RCCB)
2. Automatsäkring (16A) – varmvattensberedare (normalt avstängd)
3. Automatsäkring (16A) – eluttag i toaletter
4. Automatsäkring (16A) – eluttag i köket
5. 230V vägguttag
6. Grön LED – Strömmen är på (inverter eller landström)
7. Röd LED – Varmvattensberedaren är på
8. Varningssymboler och instruktioner

	Varning för brand och värmeskador S02/230V-panelen måste skyddas mot brand och värmekällor.
	Läs bruksanvisningen Läs och följ informationen i dessa bruksanvisningar. Följ även säkerhetsanvisningarna och observera
	Varning för obehörig öppning Endast fullt kvalificerad personal bör utföra mät- och underhållsuppgifter.
	Varning för farliga spänningar Delar på baksidan av enheten (anslutningsuttag) är fortfarande strömförande även när jordfelsbrytaren (RCCB) är avstängd, vilket medför livsfara genom elektrisk stöt!
	Överspänning Strömförsörjningen från landanslutningen är högre än 270V (AC); alla förbrukare är frånkopplade från strömförsörjningen.
	Omvänd polaritet/Avsaknad av skyddsjordledare PE Strömkablarna L och N har kopplats felaktigt vid landanslutningen eller skyddsjordledaren PE saknas; alla förbrukare är frånkopplade från strömförsörjningen.

Inverter

Båten är utrustad med en inverter som ger 220V, vilket gör tillvaron bekväm. Du kan brygga kaffe i kaffemaskinen och använda handmixern precis som hemma. Notera att invertern har begränsad kapacitet, så använd endast en apparat åt gången – antingen handmixern eller kaffemaskinen.

12V

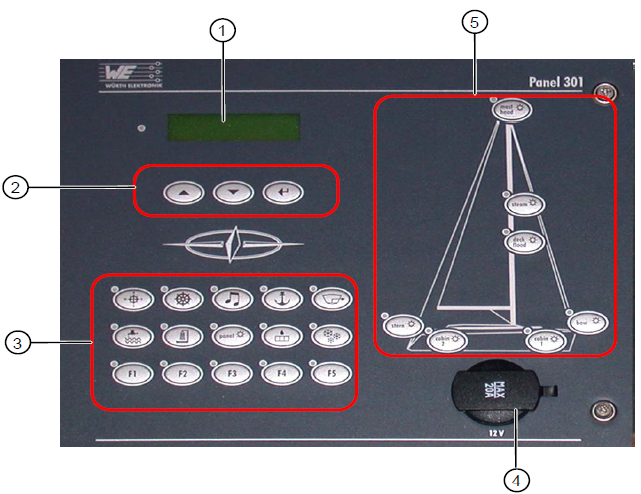

1. Display
2. Bläddrings- och kvitteringsknapp
3. Funktionsknappar
4. Eluttag 12 V DC
5. Belysningsknappar

	Kompass Här kan du sätta på och stänga av belysningen på kompassen. Knappens status sparas när spänningsförsörjningen kopplas ur och återupprättas när spänningsförsörjningen kopplas in.
	Navigation Här kan du sätta på och stänga av navigationssystemet. Det inkluderar plottern, autopiloten, AIS och VHF-radion. Knappens status sparas när spänningsförsörjningen kopplas ur och återupprättas när spänningsförsörjningen kopplas in. Vid en funktionsstörning blinkar den gula lysdioden tills funktionsstörningen i fråga har åtgärdats.
	Radio Här kan du sätta på och stänga av radion (stereon). Knappens status sparas när spänningsförsörjningen kopplas ur och återupprättas när spänningsförsörjningen kopplas in. Vid en funktionsstörning blinkar den gula lysdioden tills funktionsstörningen i fråga har åtgärdats.
	Ankare Här kan du sätta på och stänga av ankarreläet för ankarspelet i både fören och aktern. Status för denna knapp sparas inte efter urkoppling av spänningsförsörjningen. Vid inkoppling av spänningsförsörjningen är denna funktion alltid avstängd.
	Länspump Här kan du sätta på och stänga av länspumpen. Knappens status sparas när spänningsförsörjningen kopplas ur och återupprättas när spänningsförsörjningen kopplas in. Vid en funktionsstörning blinkar den gula lysdioden tills funktionsstörningen i fråga har åtgärdats. Obs! Länspumpen får inte gå i torrdrift!
	Färskvatten Här kan du sätta på och stänga av färskvattenpumpen. Knappens status sparas när spänningsförsörjningen kopplas ur och återupprättas när spänningsförsörjningen kopplas in. Obs! Färskvattenpumpen får inte gå i torrdrift!
	Avloppsvatten (dusch) Här kan du sätta på och stänga av avloppspumpen i duschen. Knappens status sparas när spänningsförsörjningen kopplas ur och återupprättas när spänningsförsörjningen kopplas in. Obs! Avloppspumpen får inte gå i torrdrift!
	Panel Här kan du tända bakgrundsbelysningen för knappsats och display. Bakgrundsbelysningen fortsätter att vara tänd i ca 1 minut. Bakgrundsbelysningen till knappsats och display tänds, och släcks sedan efter en minut om man inte har tryckt på någon av bläddringsknapparna (upp/ned), kvitteringsknappen eller panelknappen.
	Värme (används ej) Här kan du sätta på och stänga av värmen. Knappens status sparas när spänningsförsörjningen kopplas ur och återupprättas när spänningsförsörjningen kopplas in.
	Kylskåp Här kan du sätta på och stänga av kylskåpet. Knappens status sparas när spänningsförsörjningen kopplas ur och återupprättas när spänningsförsörjningen kopplas in. Vid en funktionsstörning blinkar den gula lysdioden tills funktionsstörningen i fråga har åtgärdats.
	F1–F4 – oanvänd F5 – spolpump

Batteriet

Batteriet är av typen LiFePO₄ och har en kapacitet på cirka 6 kWh, motsvarande ungefär 500 Ah. Laddningsstatus visas tydligt på displayen vid navigationsplatsen. Vid en laddningsnivå under 20% SOC slutar 220V-systemet att fungera, och vid under 10% SOC stängs allt av. För att säkerställa tillförlitlig drift, se till att ladda batteriet regelbundet, precis som du gör med din mobiltelefon.

Hur laddas batterierna?

• När båtens motor är igång laddas både startbatteriet och förbrukningsbatteriet.
• Solpanelerna laddar endast förbrukningsbatteriet.
• Landström
  • Du kan ansluta båten till landström vid exempelvis en gästbrygga.
  • Anslutningen, som är av typen CEE, finns på styrbordssidan nära ratten på utsidan av sittbrunnen.
  • Två gröna kablar, som kan seriekopplas vid behov, finns i stuvfacket på styrbordssidan.

Display

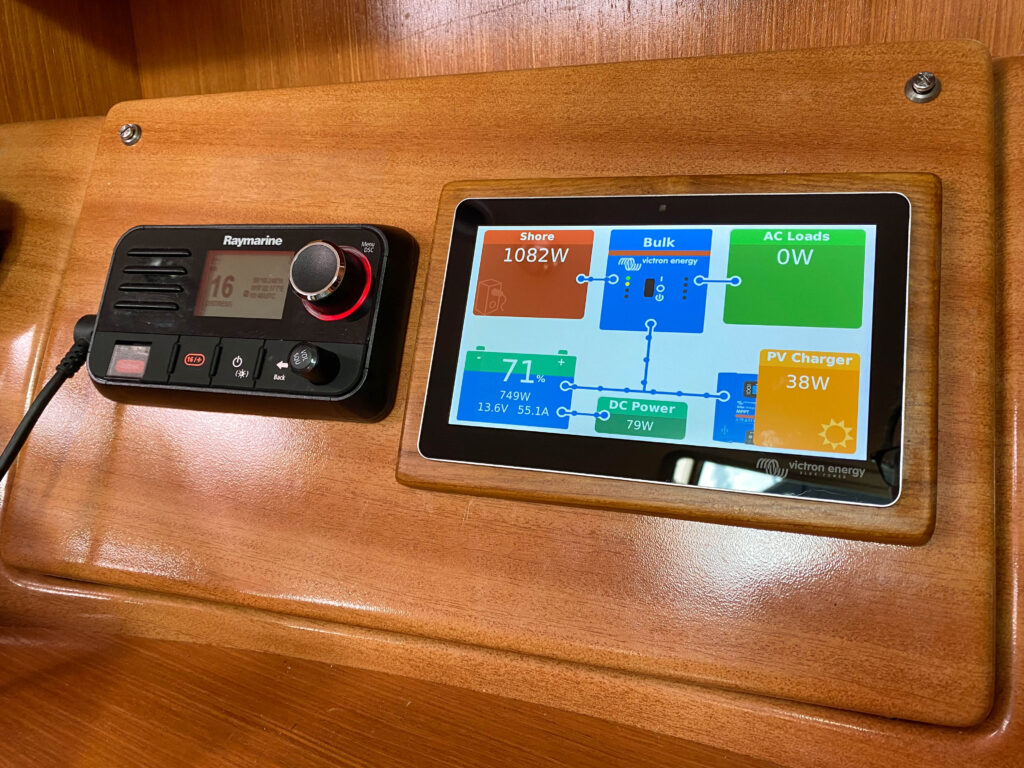

Displayen till höger på bilden är kontrollenheten för elen i båten. Här ser du batteriets laddning och kan slå på respektive av invertern som ger 220V i båten. På bilden ovan ser du att batteriet är laddat till 71%, solen ger 38 watt, och det konsumeras 1082 W AC (220V) samt 79 W DC (12V).

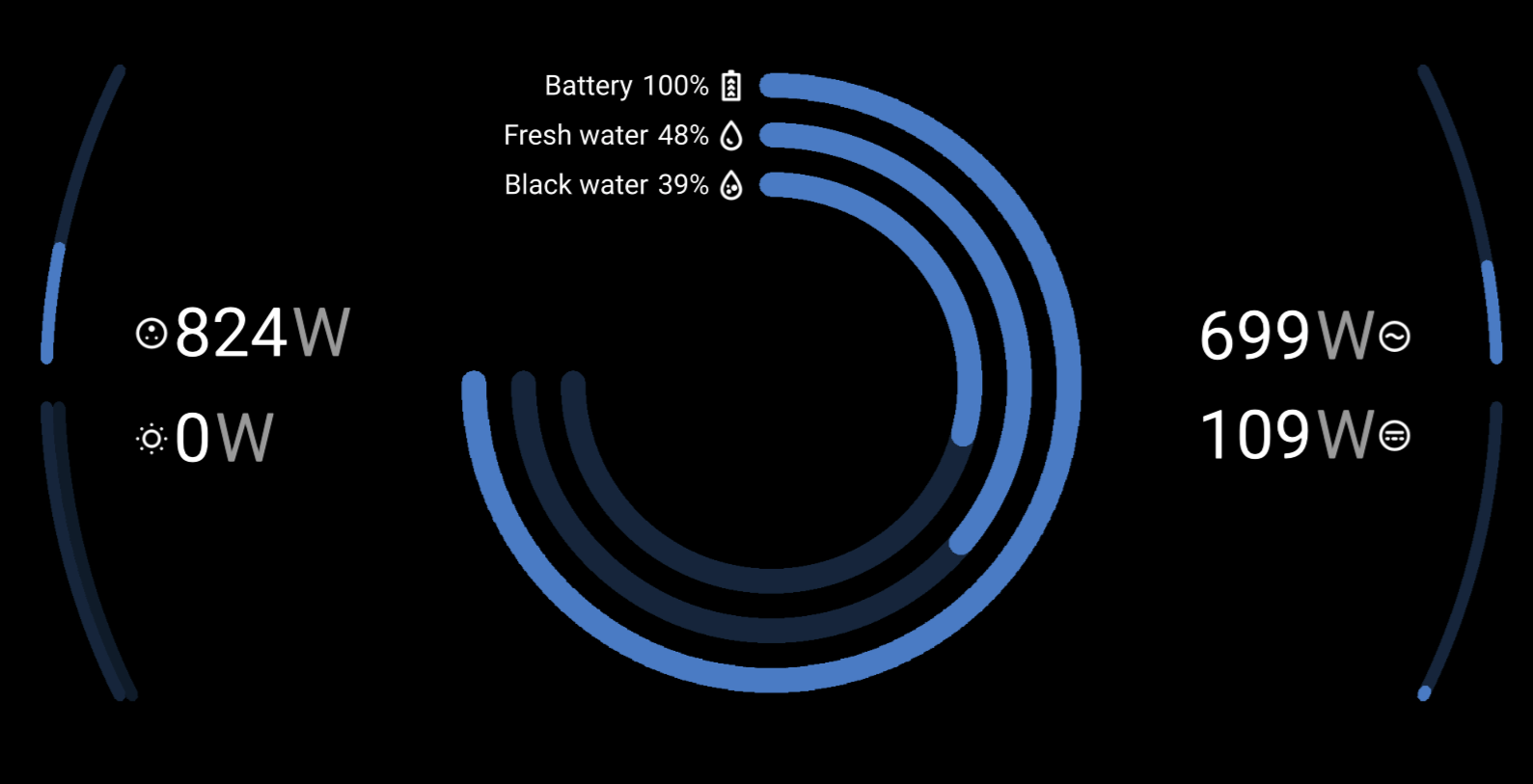

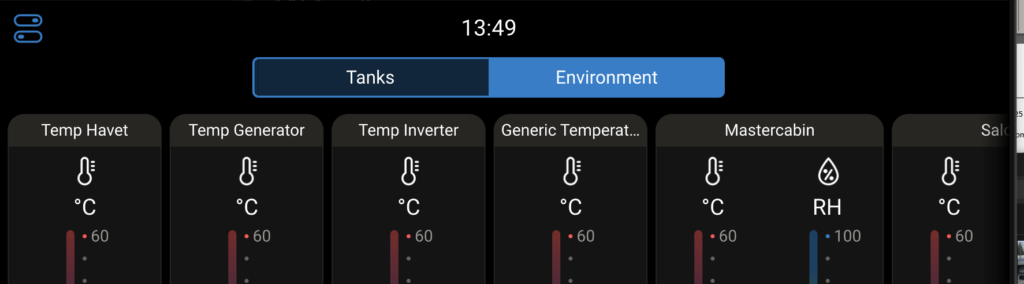

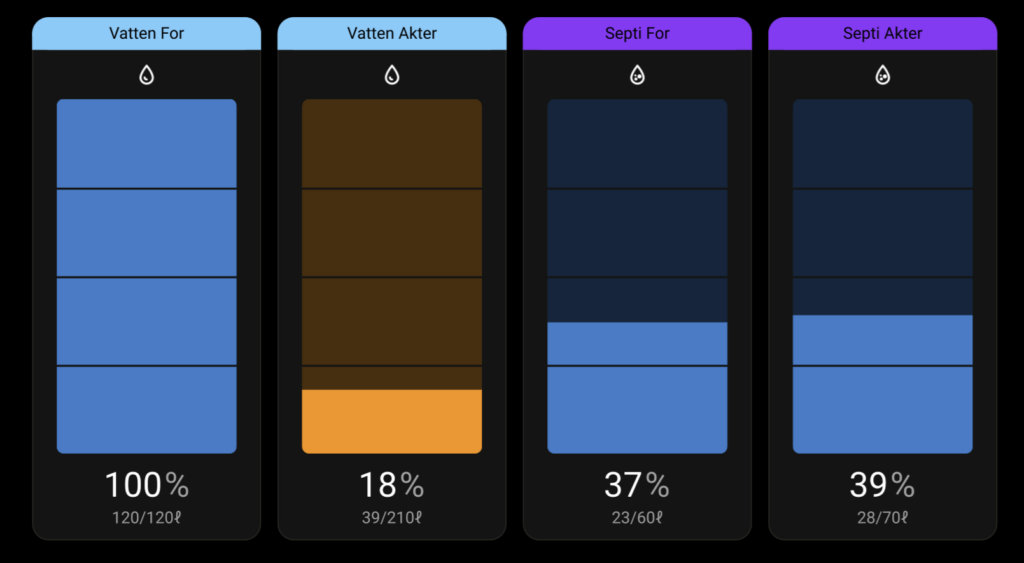

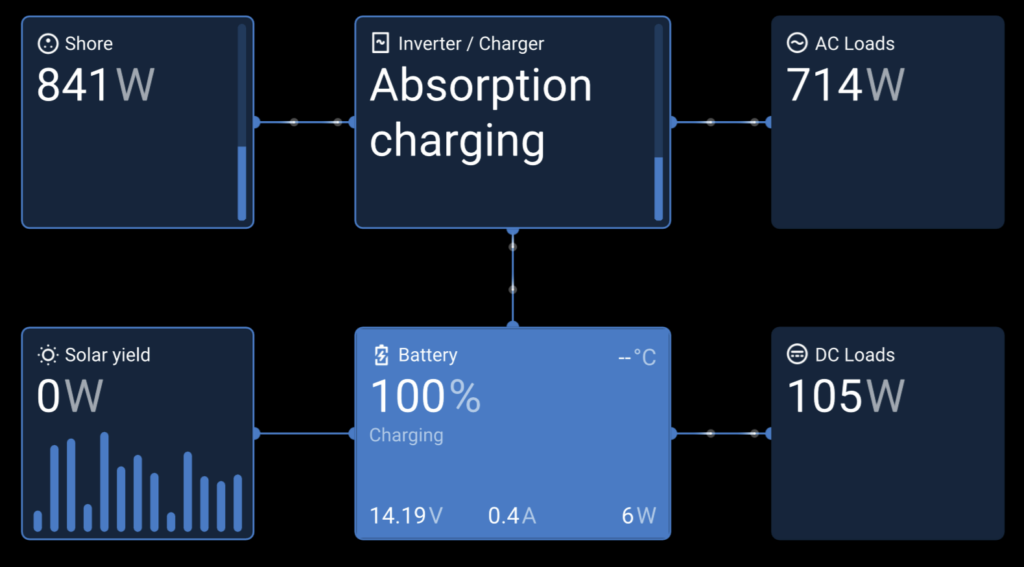

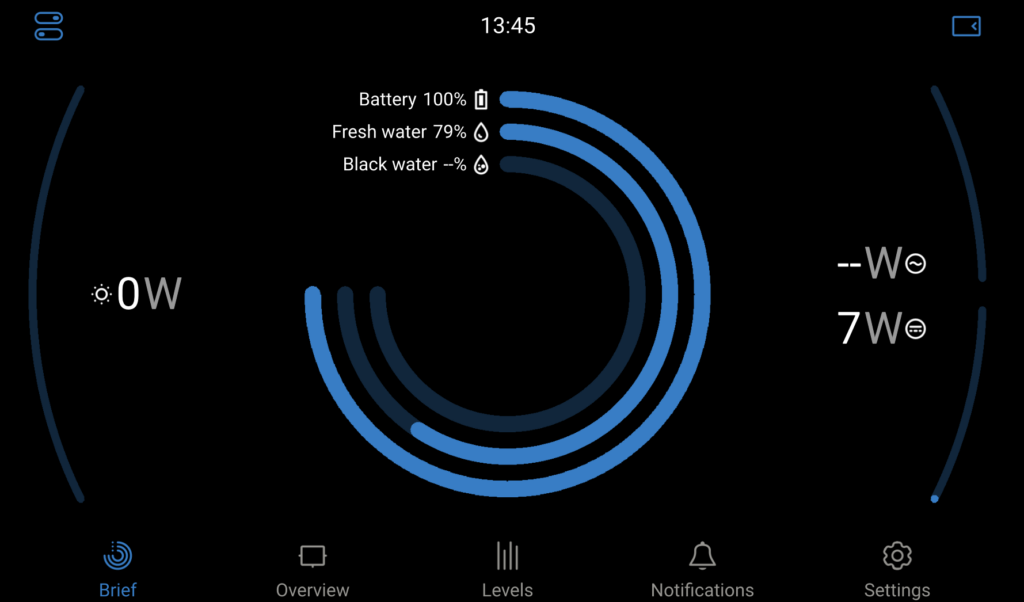

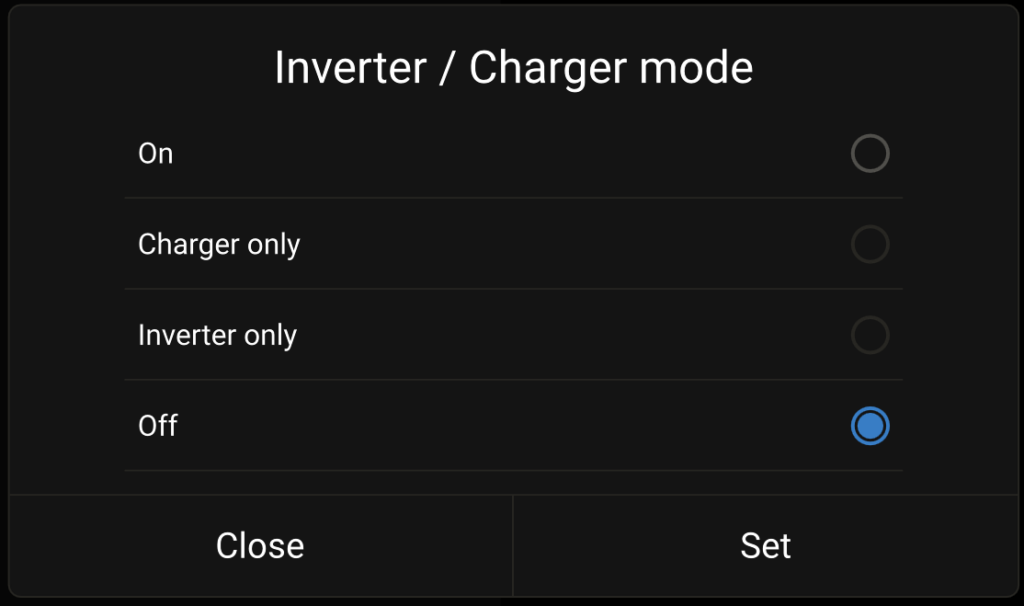

Efter att bilden togs har Victron uppdaterat grafiken och den ser numera ut som följer. Du byter sida genom att dra fingret på skärmen åt höger respektive vänster.
